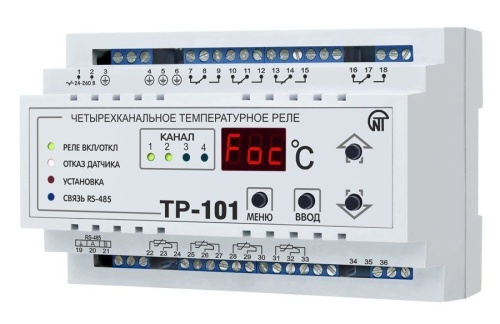

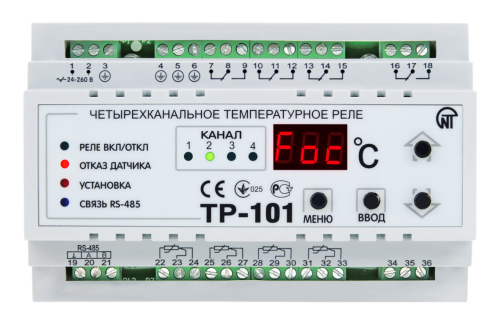

Цифровое температурное реле ТР-101

Описание

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее. Может быть использовано в различных отраслях промышленности, коммунального и сельского хозяйства.

• измерение температуры по четырем независимым каналам с помощью стандартных датчиков;
• регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД)
• закону, с выходным ключевым элементом (реле);
• двухпозиционное регулирование температуры;
• отображение текущего измеряемого значения температуры на встроенном светодиодном
• цифровом индикаторе;
• передачу компьютеру значения измеренных температур контролируемых датчиков по
• стандартному протоколу Modbus RTU;
• определение обрыва или замыкания линий подключенных датчиков;
• цифровую фильтрацию и коррекцию измеряемой температуры;
• программирование кнопками на лицевой панели и через ПК;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений.

ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260В, независимо от полярности.
В качестве датчиков температуры ТР-101 может использовать следующие типы:

W100 - отношение сопротивления датчика при 100°С к сопротивлению при 0°С (W100 = R100 / R0)

Прибор предназначен для эксплуатации в следующих условиях:

• температура окружающей среды от минус 35 до +55 °С;
• температура хранения от минус 45 до +70 °С;
• атмосферное давление от 84 до 106,7 кПа;
• относительная влажность воздуха (при температуре 35 °С) 30…80%.
