Блок автоматики для насоса водяного Oasis PC-13P без кабеля, электронное реле давления воды с манометром

Описание

Электронный блок автоматики осуществляет автоматический пуск и остановку насоса при открытии или закрытии крана или клапана водопроводной системы. Блок автоматики поддерживает постоянное давление воды в системе до тех пор, пока не будет открыт любой кран в системе.

• Защита от сухого хода и перегрузок

• Работа при пониженном давлении воды

• Автоматический запуск и отключение насоса

Электронный блок автоматики может использоваться как для управления подачей питьевой воды, так и для подачи воды для хозяйственных нужд. В установках, где используются оба типа воды, необходимо убедиться, что питьевая вода не смешивается с хозяйственной.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Вход: штуцер на 1 дюйм

• Выход: штуцер на 1 дюйм

• Специальный обратный клапан для предотвращения гидроударов.

• Сигнализация, исключающая возможность работы без воды.

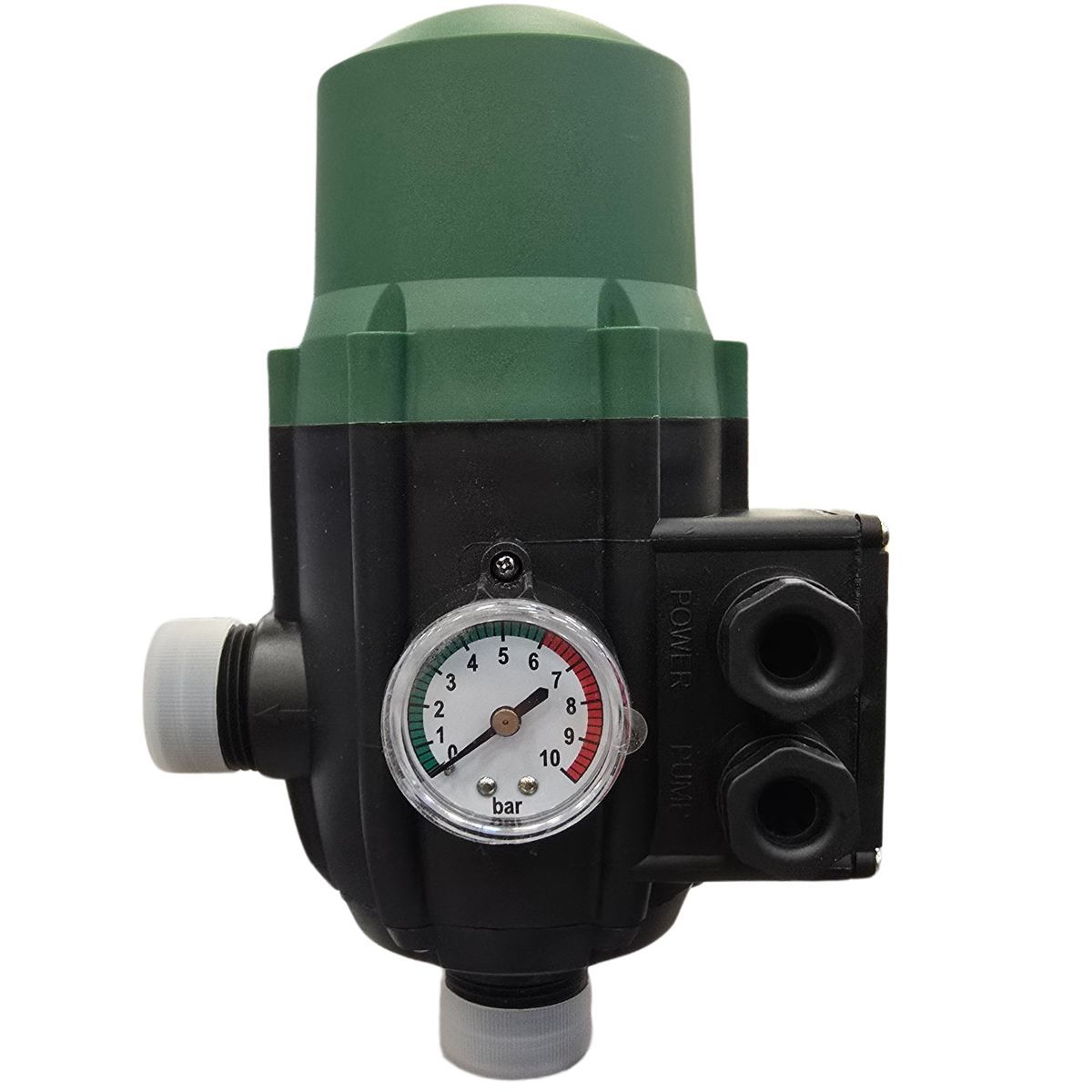

• Манометр давления

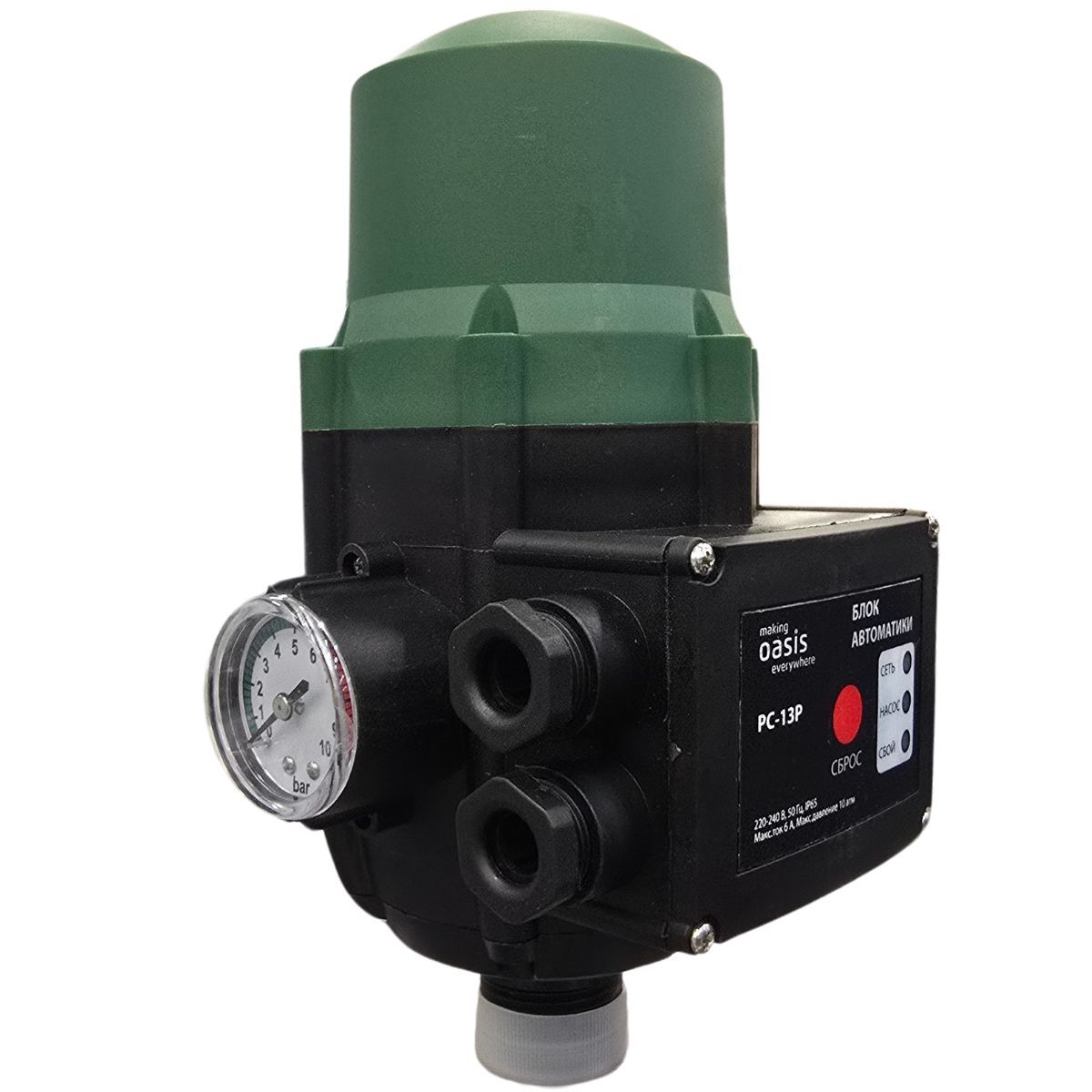

• Ручной переключатель (RESET)

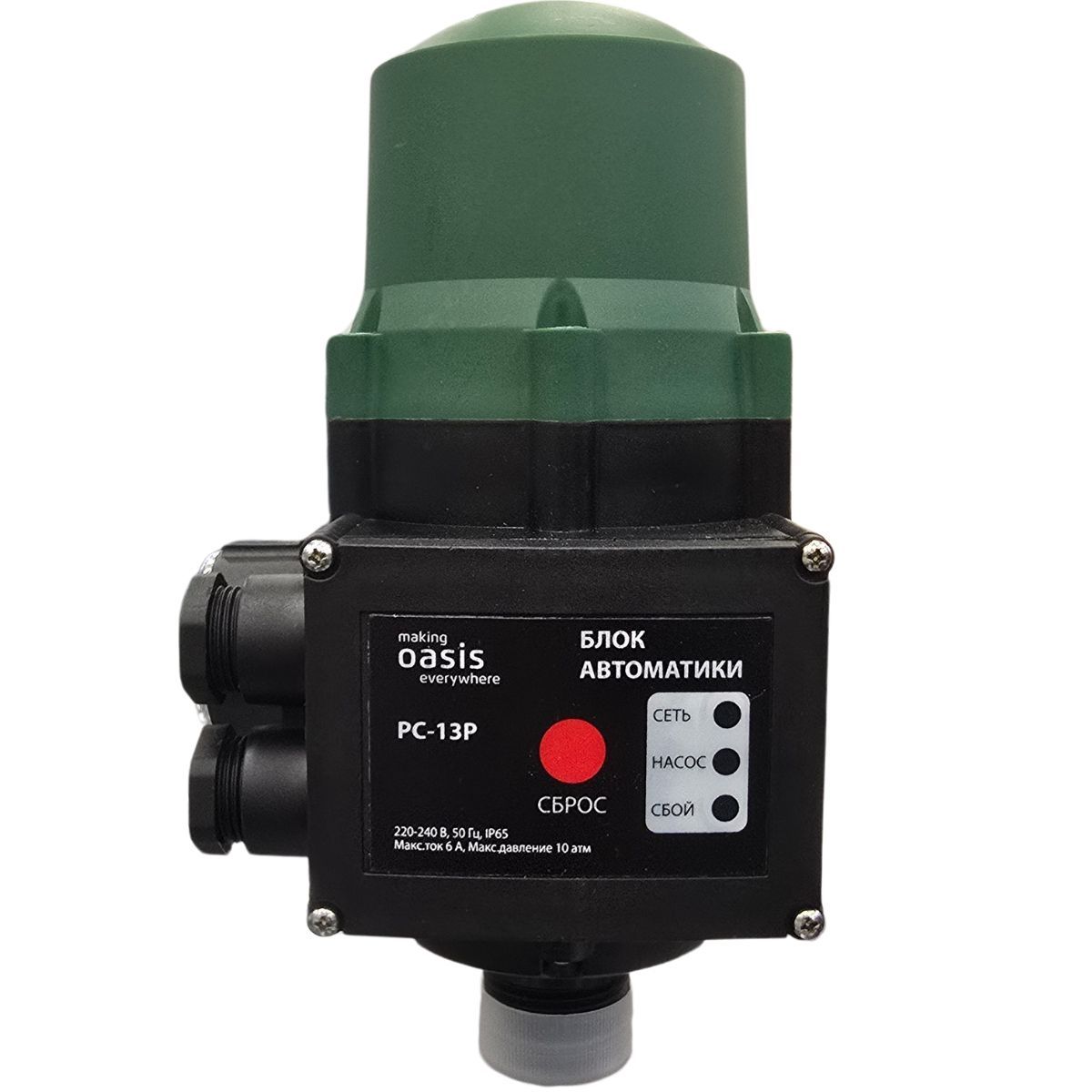

• Светодиод включения питания (POWER)

• Светодиод включения насоса (ON)

• Аварийный светодиод (FAILURE)

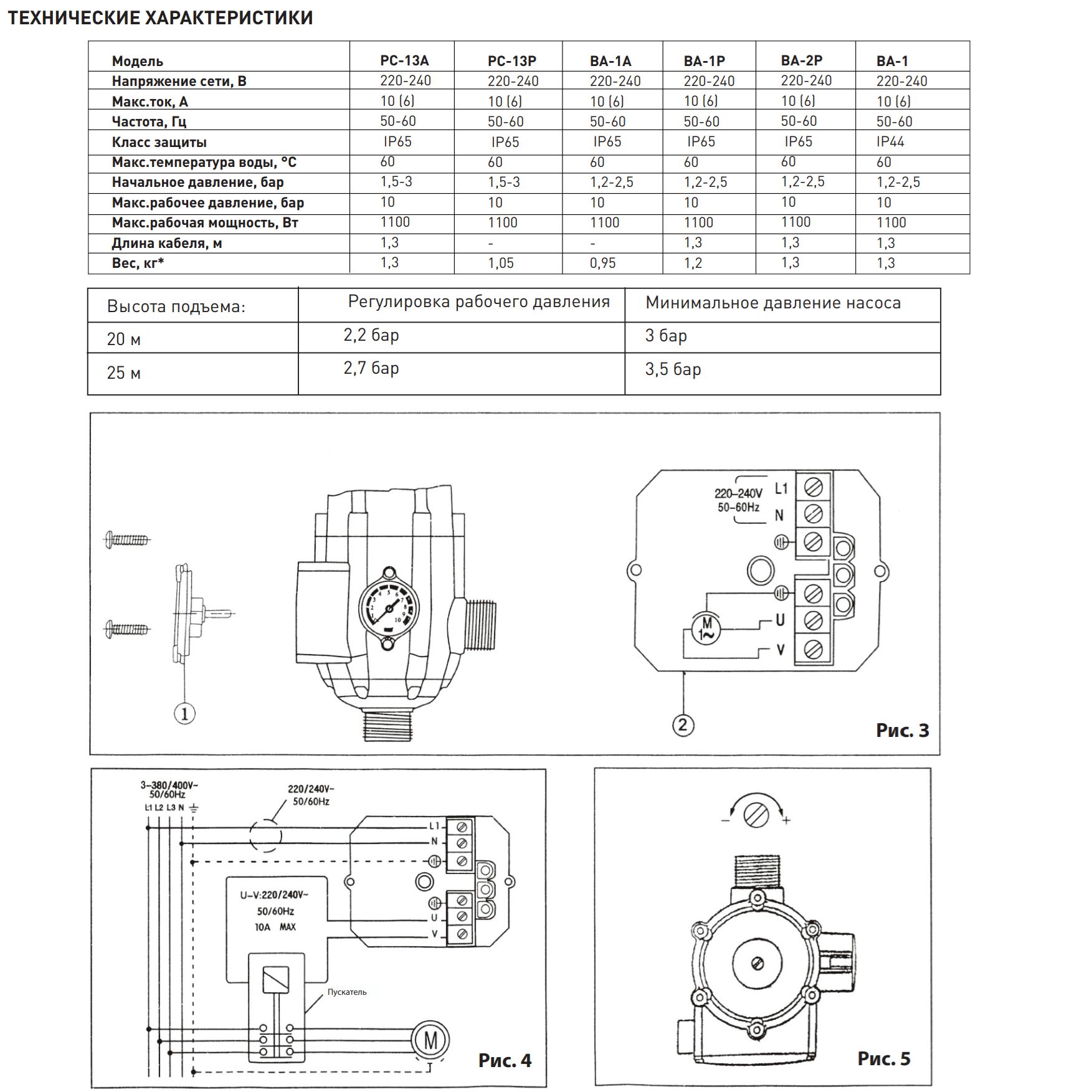

Манометр поставляется в комплекте с уплотнительным кольцом, двумя крепежными винтами и винтовой крышкой. Манометр давления может быть установлен на любой стороне контроллера, на трубке с уплотнительным кольцом в отверстии, на корпусе устройства и закреплен с помощью двух прилагаемых винтов. Кран должен находиться на противоположной стороне от манометра (без уплотнительного кольца или прокладки).

Перед соединением к водопроводу важно правильно установить насос. Контроллер устанавливается только в вертикальном положении, давая возможность соединения впускного отверстия (на 1 дюйм) непосредственно с выходом с насоса и боковым выходом (1дюйм) с водопроводной сетью. Избегайте подсоединения к обратному клапану. Используйте следующие принадлежности: Гибкий шланг с гайками для подключения к водопроводу, с набором креплений от возможного сгибания и появления вибрации. Шаровой клапан, отключающий насос от установки.

Высота столба воды между насосом и самой высокой точкой использования не должна превышать 15 м, а насос должен создавать минимальное давление 2,5 бар. Корректировка начального давления осуществляется винтом на верхней части узла управления. Посмотрите на давление на манометре при запуске насоса и поверните винт в нужную сторону (регулировка давления должна выполняться специалистом. Согласно стандартам начальное давления должно быть на 0,2 бар выше манометрического, а давление насоса на 0,8 бар выше, чем корректируемое. Эта операция корректирует только начальное давление, а не рабочее давление, которое зависит только от производительности насоса. Для упрощения корректировки следует открыть кран установки, что уменьшит внутреннее давление в узле управления.
